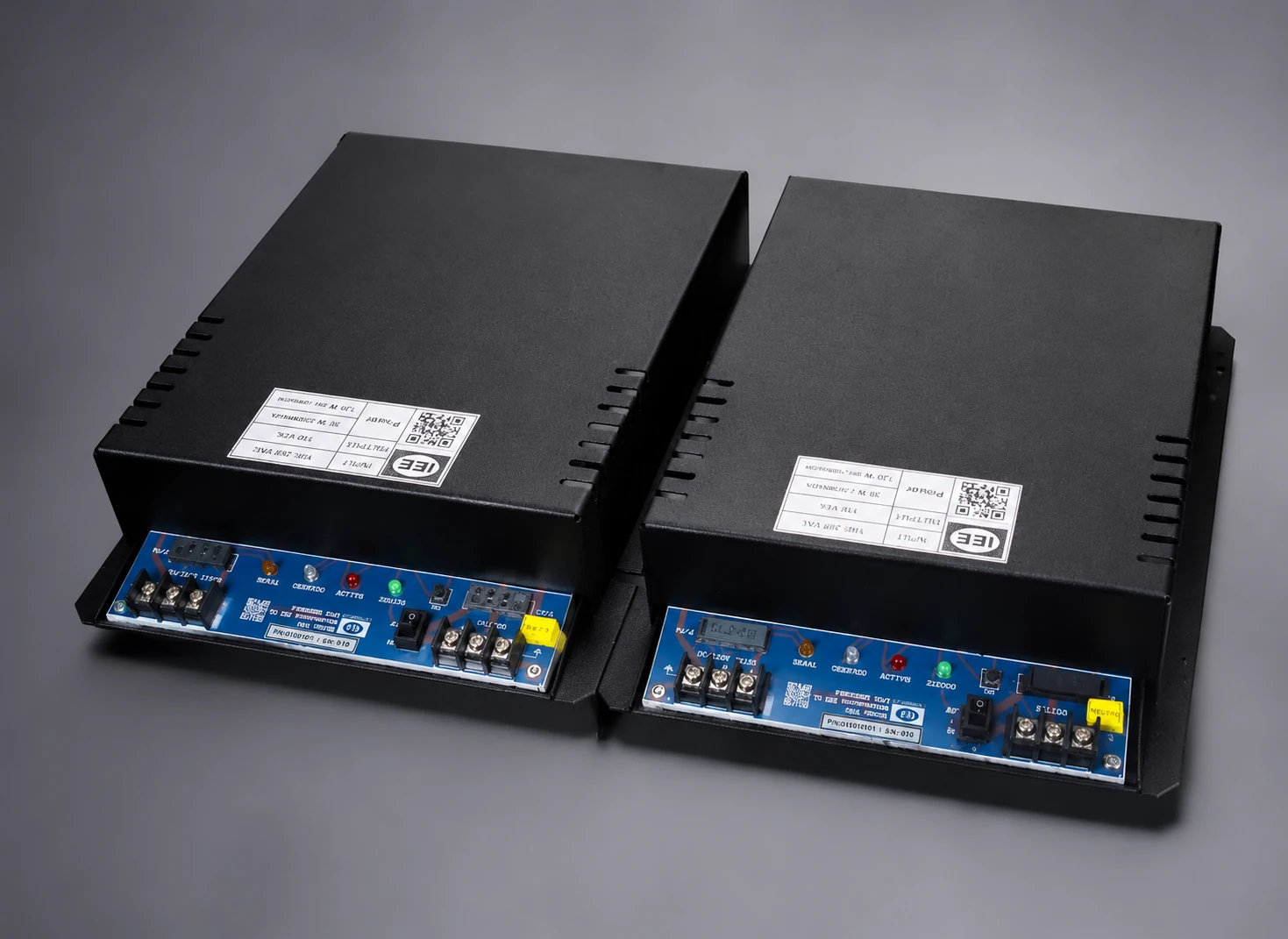

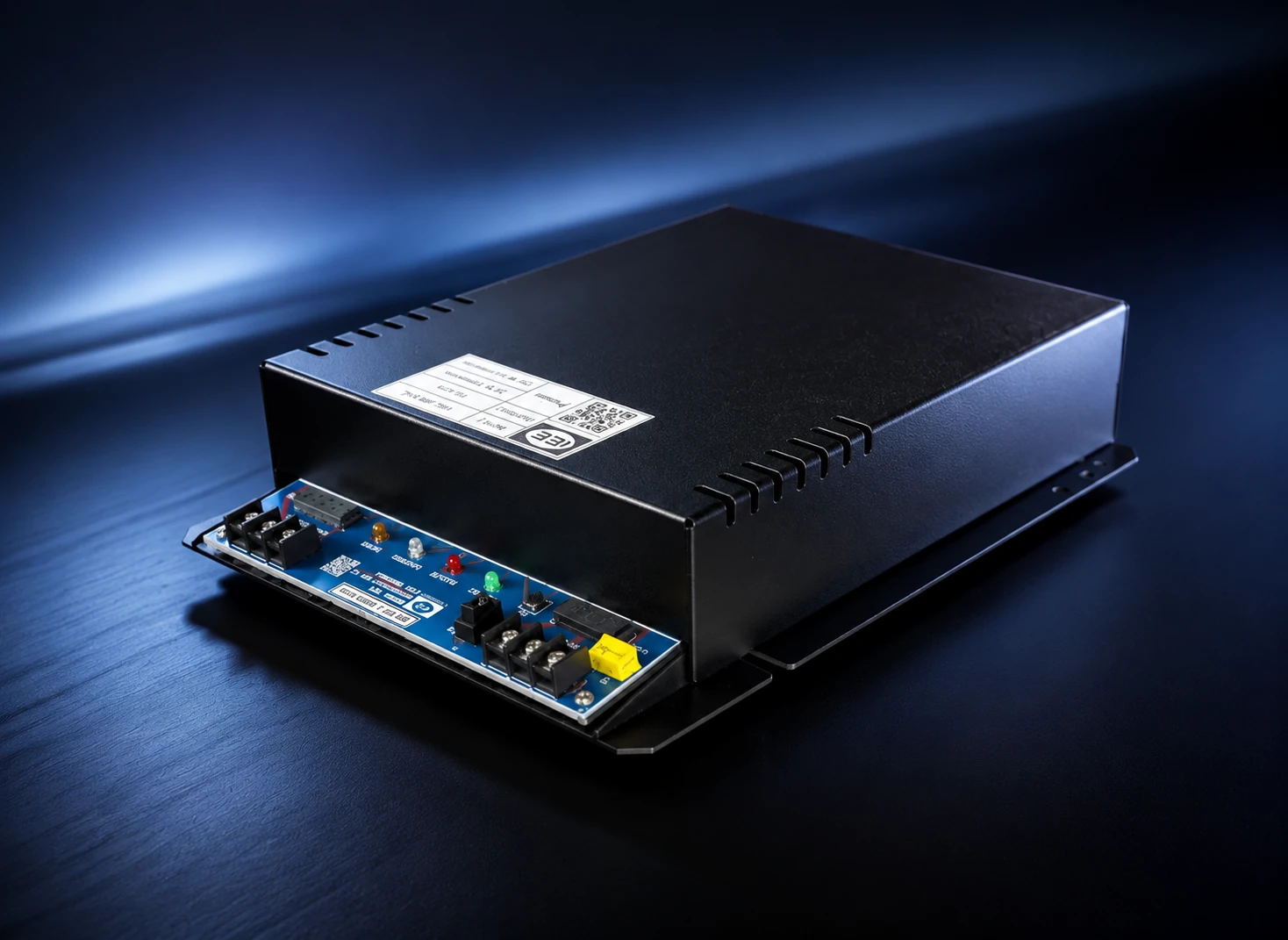

منبع تغذیه رله ثانویه ۱۱۰ ولت DC

منبع تغذیه رله ثانویه (DC‑UPS) چیست و چه کاربردی دارد؟

در پست‌های برق و سیستم‌های حفاظتی، رله‌ها نقش بسیار مهمی دارند. رله‌های حفاظتی باید همیشه فعال باشند تا در صورت بروز خطا، تجهیزات شبکه را محافظت کنند. برای کارکرد درست این رله‌ها، یک منبع تغذیه مطمئن لازم است. یکی از تجهیزات مهم برای این کار، منبع تغذیه رله ثانویه یا DC‑UPS است.

در ادامه با نحوه کار، اجزا و کاربرد این دستگاه آشنا می‌شویم.

منبع تغذیه رله ثانویه چیست؟

منبع تغذیه رله ثانویه دستگاهی است که برق متناوب شبکه شهری را به برق مستقیم پایدار تبدیل می‌کند و آن را در اختیار رله‌های حفاظتی قرار می‌دهد. این دستگاه علاوه بر تبدیل برق، در زمان قطع برق نیز با استفاده از باتری داخلی، تغذیه رله‌ها را ادامه می‌دهد.

به بیان ساده، این دستگاه مانند یک پشتیبان برق برای رله‌ها عمل می‌کند.

مثال ساده:

فرض کنید در یک پست برق، رله حفاظتی وظیفه دارد در صورت اتصال کوتاه، مدار را قطع کند. اگر در همان لحظه برق تغذیه رله قطع شود، رله نمی‌تواند عمل کند. اما اگر یک DC‑UPS وجود داشته باشد، باتری داخلی بلافاصله برق مورد نیاز رله را تأمین می‌کند.

تکنولوژی مورد استفاده در DC‑UPS

این دستگاه با تکنولوژی Double Conversion طراحی شده است.

در این روش برق در دو مرحله تبدیل می‌شود:

1. ابتدا برق متناوب شهری (AC) به برق مستقیم (DC) تبدیل می‌شود.
2. سپس این ولتاژ DC پس از مدیریت باتری و تثبیت ولتاژ، به خروجی DC تمیز و پایدار تبدیل می‌شود.

به این ترتیب، حتی اگر در برق شهر نوسان یا اختلال وجود داشته باشد، ولتاژ خروجی ثابت و بدون اختلال باقی می‌ماند.

نحوه عملکرد دستگاه

عملکرد این منبع تغذیه را می‌توان در چند مرحله ساده توضیح داد:

1. برق ورودی AC از شبکه وارد دستگاه می‌شود.
2. یک مبدل، این برق را به DC تبدیل می‌کند.
3. هم‌زمان باتری داخلی شارژ می‌شود.
4. یک مبدل دیگر ولتاژ مناسب DC را برای خروجی تولید می‌کند.
5. در صورت قطع برق شهر، باتری بلافاصله وارد مدار می‌شود.

مدت زمان سوئیچ در این سیستم تقریباً صفر ثانیه است. بنابراین رله‌ها هیچ قطعی در تغذیه احساس نمی‌کنند.

مشخصات فنی دستگاه

مهم‌ترین مشخصات این منبع تغذیه عبارت‌اند از:

• ولتاژ ورودی: 100 تا 260 ولت AC
• فرکانس ورودی: 50 تا 60 هرتز
• ولتاژ خروجی: 110 ولت DC تمیز
• توان خروجی بدون وقفه: 30 وات
• توان لحظه‌ای: 120 وات
• باتری پشتیبان: 12 ولت با ظرفیت 7.2 آمپر ساعت
• نوع طراحی: تبدیل دوگانه آنلاین با زمان سوئیچ صفر
• امکانات حفاظتی: آلارم هشداردهنده برای کاهش ولتاژ باتری

اهمیت استفاده از DC‑UPS در رله‌های حفاظتی

در سیستم‌های قدرت، حتی چند ثانیه قطع تغذیه می‌تواند باعث بروز مشکل شود. به همین دلیل استفاده از منبع تغذیه پایدار بسیار مهم است.

مزایای استفاده از این دستگاه شامل موارد زیر است:

• جلوگیری از قطع تغذیه رله‌ها
• حذف نویز و نوسانات برق شهری
• افزایش قابلیت اطمینان سیستم حفاظتی
• تأمین برق در زمان قطع شبکه
• محافظت بهتر از تجهیزات حساس

به عنوان مثال، اگر در یک پست برق نوسان شدید در برق شهری ایجاد شود، ممکن است رله‌ها به درستی عمل نکنند. اما وجود DC‑UPS باعث می‌شود خروجی همیشه پایدار بماند.

کاربردهای منبع تغذیه رله ثانویه

این نوع منبع تغذیه بیشتر در محیط‌های صنعتی و شبکه‌های برق استفاده می‌شود. برخی کاربردهای رایج آن عبارت‌اند از:

• پست‌های توزیع برق
• تابلوهای حفاظت و کنترل
• سیستم‌های اتوماسیون صنعتی
• تجهیزات مخابراتی حساس
• سیستم‌های کنترلی نیروگاه‌ها

در این کاربردها، پایداری تغذیه بسیار مهم است.

جمع‌بندی

منبع تغذیه رله ثانویه یا DC‑UPS یکی از تجهیزات مهم در سیستم‌های حفاظتی شبکه برق است. این دستگاه برق AC شبکه را به DC پایدار تبدیل می‌کند و با استفاده از باتری داخلی، در زمان قطع برق نیز تغذیه رله‌ها را ادامه می‌دهد. استفاده از تکنولوژی تبدیل دوگانه باعث می‌شود خروجی دستگاه کاملاً پایدار و بدون وقفه باشد.

به همین دلیل استفاده از این تجهیزات در پست‌های برق و سیستم‌های حفاظتی اهمیت زیادی دارد.
